linea fabbricazione dell'estrusione del tubo del PE del condotto del cavo 55kw della tagliatrice del tubo della taglierina della ghigliottina

LINEA DI PRODUZIONE DEL TUBO DEL CONDOTTO DEL CAVO DEL PE CON LA TAGLIERINA DELLA GHIGLIOTTINA

Applicazione:

L'espulsore del tubo del PE SJ75/33 pricipalmente è utilizzato per la fabbricazione della gamma del diametro del tubo dell'HDPE da 75mm-160mm, può rendere a un solo strato, due strati o 3 strati convogliano, soltanto devono lavorare con altri uno o due insieme dell'espulsore e dell'insieme differente del dado

Caratteristiche:

1. singola vite

2. materiale di qualità per la vite ed il barilotto: 38CrMoAlA, nitrurazione

3. riscaldamento del barilotto e della vite: radiatori della fusion d'alluminio

4. vite e raffreddamento del barilotto: il fan del ventilatore ha forzato il raffreddamento

5. tutte le componenti di controllo elettrico della marca internazionale come Siemens, Schneider, RKC, ABB

COMPONENTI:

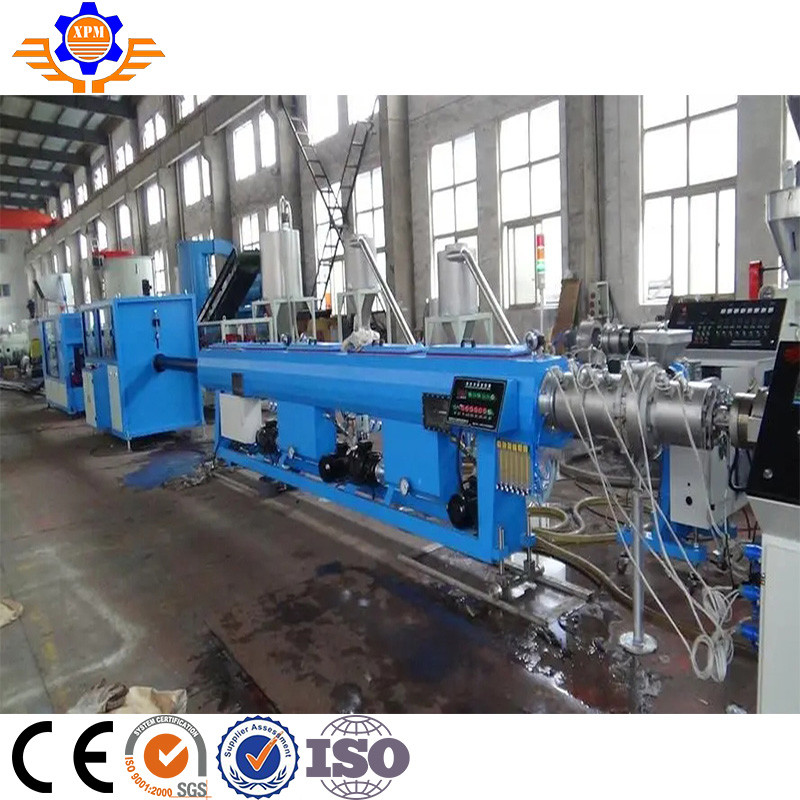

L'estrusione completa consiste dei punti seguenti:

• Singolo estrusore a vite:

È usato per la fusione e la mescolatura della materia plastica. Saijia adatta la vite ed il tipo speciali del barilotto che forniscono la mescolanza perfetta ed omogeneo. Il nostro espulsore ha capacità 2.5kg/h-1000kg/h per il tubo del PE.

Utilizziamo la trasmissione speciale per l'espulsore che ha i rapporti assiali. Trasferisca il motore alla vite. Per il consumo di elettricità di minimizzazione, usiamo la marca famosa di motore di azionamento «di SIEMENS» sul nostro espulsore. Il sistema di automazione progettato con il regolatore del pannello di tocco e dello SpA può essere selezionato.

• Filiera a pettini:

La nostra progettazione della filiera a pettini dà la viscosità ideale per fondere il materiale per la produzione del tubo. Dà il tubo o la forma a plastica dopo l'elaborazione. Tutto affronta la plastica in contatto con è polacco, di modo che le perdite di frication hanno minimizzato.

Saijia produce a un solo strato, due strati e le multi filiere a pettini del tubo di strato. Testa della copertura della stagnola. Sopra la plastica del tubo d'acciaio che copre filiera a pettini e l'altra filiera a pettini speciale.

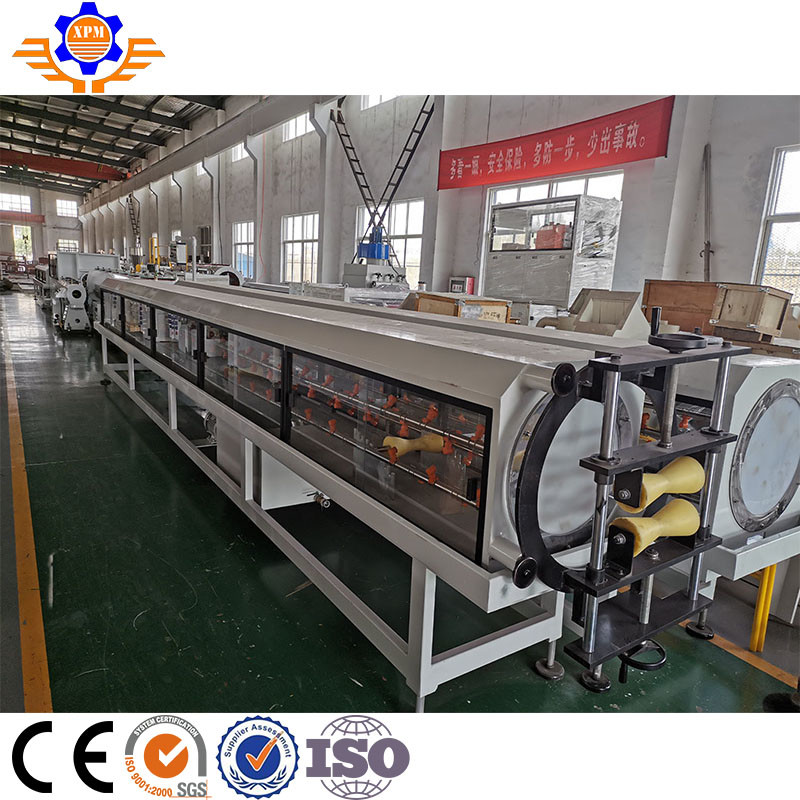

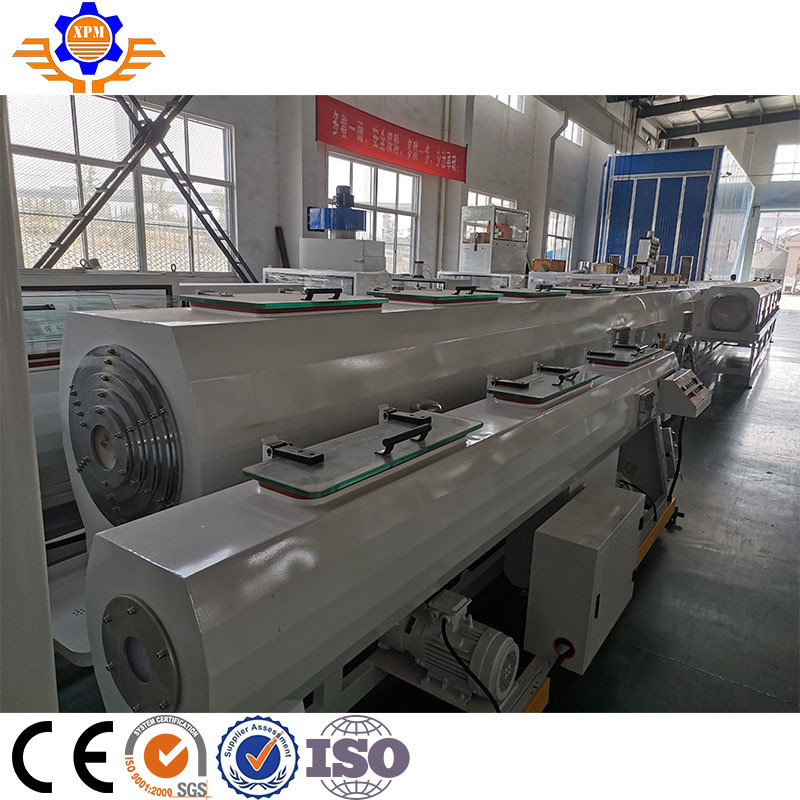

• Carro armato di vuoto:

I carri armati di vuoto di Saijia sono fabbricati con acciaio inossidabile.

I nostri ugelli che progettano per la prestazione di raffreddamento massima. L'acqua raffreddata spruzza al tubo di plastica caldo fuori del fronte dagli ugelli.

Con la pompa idraulica di alto potere, l'acqua raffreddata può raggiungere per convogliare completamente.

La nostra pressione del carro armato di vuoto può essere regolato, in modo dalla pressione di vuoto può essere riparata secondo il requisito del tubo.

Noi guarnizione di sigillatura per ogni coperchio sul carro armato di vuoto. Ciò ferma la perdita di vuoto ed il consumo di energia di minimizzazione.

• Trazione-offs:

Con il materiale abbiamo utilizzato nella nostra trazione-offs, abbiamo adesione molto buona al tubo ed assicuriamo lo slittamento impedito.

La velocità necessaria per la regolazione dei pallet può essere cambiata con l'invertitore elettrico. La linea le velocità differente è regolato usando il pannello di controllo facilmente.

Fabbrichiamo la trazione-offs secondo il diametro del tubo da 2 pallet a 10 pallet.

La nostra trazione-offs può lavorare contemporaneamente con la conduttura. Come la velocità dell'espulsore che aumenta automaticamente, la velocità della trazione-offs è aumentata.

• Taglierina:

La sega planetaria di Saijia taglia il tubo alla lunghezza progettata senza alcuna sbavatura.

Il taglio della velocità durante il taglio è sincrono con la linea la velocità dallo SpA, lunghezza così accurata è fornito.

Il segmento di tubo da tagliare è facilmente regolato tramite touch screen.

La misura di segmento di tubo da codificare la lunghezza così desiderata può tagliare precisamente.

• Tabella di capovolgimento: Funziona sul cilindro pneumatico.
• Bobinatrice:

Bobinatrice di plastica del tubo di Saijia progettata per i tubi ondulati e di gocciolamento d'avvolgimento dei tubi del PE. Utilizziamo il motore di coppia di torsione per il posizionamento del tubo sulla bobinatrice che fornisce l'accuratezza di avvolgimento.

Le nostre bobinatrici possono arrotolare un diametro del tubo di 16mm fino ad un diametro di 125mm dei tubi.

Con la regolazione di coppia di torsione, la tensione del tubo che viene dalla linea può essere regolato facilmente ed alla conclusione della bobina di bobina, la bobina è rimossa molto facilmente pure.

SPECIFICHE:
